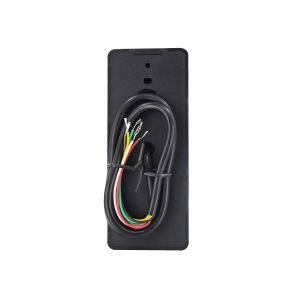

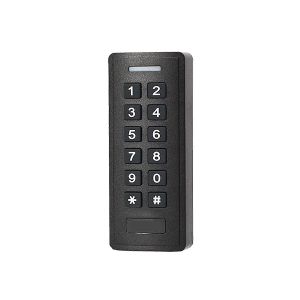

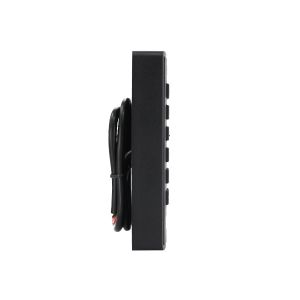

OEM ACC-002 Πληκτρολόγιο & αναγνώστης, αδιάβροχος (EM & Mifare)

Τιμή στο Κατάστημα: 107.00
80.00
Κερδίζετε : 27.00 (25%)
ACC-002
1 εώς 3 ημέρες

Αδιάβροχο πληκτρολόγιο (keypad) για συστήματα ελεγχόμενης πρόσβασης, με κωδικό ACC-002.

Κατάλληλο για access control συστήματα. Χρησιμοποιείται σε συνδυασμό με ηλεκτρικές κλειδαριές ή ηλεκτροπίρρους ή ηλεκτρομαγνήτες.

Λειτουργεί ως εξής: Προγραμματίζετε τους κωδικούς (ή κάρτες) που θα χρησιμοποιεί ο κάθε χρήστης. Μόλις πληκτρολογήσετε τον κωδικό (ή περάσετε την κάρτα), η κλειδαριά που έχετε συνδέσει θα λάβει την εντολή και θα ξεκλειδώσει για να μπορέσετε να ανοίξετε. Ο προγραμματισμός γίνεται κατευθείαν επάνω στο πληκτρολόγιο. Μπορείτε να προσθέσετε ή να διαγράψετε κωδικούς & κάρτες όποτε χρειάζεται.

Τεχνικά Χαρακτηριστικά:

  • Πλαστική κατασκευή. Κατάλληλο για εσωτερική ή εξωτερική χρήση
  • Αδιάβροχο πληκτρολόγιο (IP66), για συστήματα ελεγχόμενης πρόσβασης
  • LED ένδειξη που ενημερώνει για την κατάσταση του πληκτρολογίου
  • Αυτόνομο πληκτρολόγιο (stand alone)
  • Διαθέτει ενσωματωμένο αναγνώστη κάρτας. Αναγνωρίζει δυο τύπους καρτών:
    • EM-125KHz &
    • Mifare 13.56MHz
  • Πρωτόκολλο Wiegand
  • 1 επαφή ρελέ NC/NO. Ρυθμιζόμενος χρόνος ενεργοποίησης Relay: 0~99 δευτερόλεπτα
  • Αποθήκευση έως 1000 χρηστών (με κωδικό ή κάρτα)
  • Προγραμματιζόμενος κωδικός 4-6 ψηφίων
  • Τάση λειτουργίας: 12-24V DC
  • Διαστάσεις: Υ 130 x Π 50 x Β 20 mm

Οδηγίες προγραμματισμού της μονάδας θα βρείτε στην καρτέλα "Συνημμένα".

Το σύστημα αυτό μπορεί να συνδυαστεί με συστήματα fail safe (ηλεκτρομαγνήτες, ηλεκτροπίρροι κτλ) καθώς επίσης και με fail secure (κυπρί, ηλεκτρικές κλειδαριές κτλ). Δείτε προϊόντα με τα οποία συνδυάζεται στην καρτέλα "Συνδυάστε με".



Κατασκευαστής:
OEM Access Control
Χρήση access control:
Εξωτερικό χώρο
ACC-017
6.00 4.50
Κάρτα proximity τύπου Mifare , με κωδικό ACC-017 . Χρησιμοποείται σε συστήματα access control Format κάρτας 13.56MHz Συνεργάζεται με τις...
1 εώς 3 ημέρες

ACC-016
39.90 30.00
Διακόπτης εξοικονόμησης ρεύματος για ξενοδοχεία , με κωδικό ACC-016 . Χρησιμοποιείται συνήθως στα δωμάτια των ξενοδοχείων , για να κόβεται η...
1 εώς 3 ημέρες

ACC-002 Πληκτρολόγιο_Οδηγίες προγραμματισμού (ACC-002_Keypad_user_manual.pdf, 1,490 Kb) [Λήψη]
